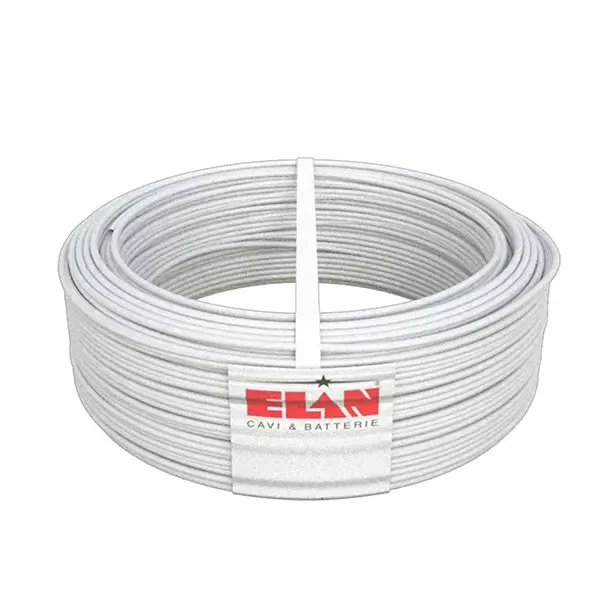

ELAN 6x0,22 + SCH
Alarmni kabal
Stanje Zaliha: Rasprodato
Prijavite se da bi ste videli cijenu
Ovaj artikal trenutno nije na zalihama i ne može se kupiti.
Opis
sa 6 vodiča 0,22 mm2
Tehnički podaci
| Conduttore interno - Inner Conductor | |
|---|---|
| flessibile in rame rosso - stranded bare copper | |
| filo di segnale 0,22 mm2 - signal wire 0,22mm2 | |
| rame rosso 7 x 0,170 - bare copper 7 x 0,170 | |
| diametro - diameter Ø 1,00 mm | |
| filo di alimentazione 0,50 mm2 - feeding wire 0,50mm2 | |
| rame rosso 9 x 0,250 - bare copper 9 x 0,250 | |
| diametro - diameter Ø 1,60 mm | |
| filo di alimentazione 0,75 mm2 - feeding wire 0,75mm2 | |
| rame rosso 14x 0,240 - bare copper 14 x 0,240 | |
| diametro - diameter Ø 1,80 mm | |
| Isolamento - Insulation PVC 0,22 Spessore - Thickness > 0,20mm 0,50 - 0,75 Spessore - Thickness > 0,30mm | |
| Assemblaggio - Assembly cordato con poliestere - helicoidal with Polyester | |
| foil Schermatura - Shielding | |
| Copertura - Coverage 100% Nastro accoppiato ALL/POL - Overall Aluminium/Polyester foil | |
| Filo di drenaggio rame stagnato - Drainage wire tinned copper Ø 5/10 | |
| Guaina esterna semicompressa in PVC bianco M1 Semi-pressed jacket in white PVC flame retardant according antifiamma a norma CEI 20-22 III (IEC 60332-3) - to CEI 20-22 III (IEC 60332-3) - CEI UNI 36762 regulations CEI UNI 36762 Spessore - Thickness > 0,5mm Marcatura - Marking ELAN A.F. CEI 20/22 III CEI 36762 C-4 (Uo=400 V) | |
| Parametro - Parameter | |
| Valore - Value Tensione d’esercizio - Nominal Voltage filo - wire | 0,22 ≤ 100V fili - wires: 0,50 / 0,75 ≤ 100V |
| Tensione di prova - Test voltage (1min/50Hz) filo - wire | 0,22 1000V fili - wires: 0,50 / 0,75 2000V |
| Resistenza elettrica max a 20° - Max electrical resistance 20° 0,22 110 Ω/km 0,50 40 Ω/km 0,75 27 Ω/km | |
| Guaina - Jacket Valore - Value | |
| Resistenza min isolamento 20° - Min.insulation resistance 20° 200 MΩ/km | |
| Tensione conforme CEI 36762 C-4 (Uo=400V) - Voltage according to CEI 36762 C-4 (Uo= 400V) 400V | |
| Caratteristiche meccaniche - Mechanical Characterics | |
| Valore - Value | |
| Temperatura d’esercizio - Operating Temperature Range-15°C -> +80°C | |
| Raggio minimo di curvatura - Min. Bend Radius (Install) 12 x Ø | |
